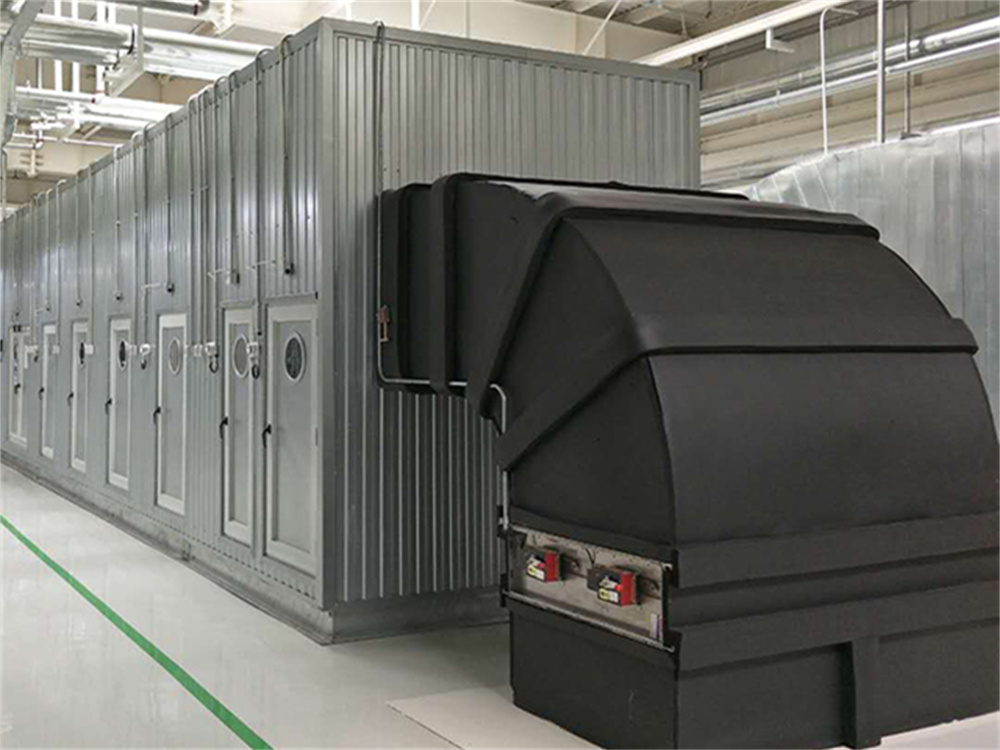

Воздухообрабатывающий агрегат (AHU) — это самая масштабная и индивидуальная система кондиционирования воздуха в коммерческом секторе, обычно устанавливаемая на крыше или стене здания. Это комбинация нескольких устройств, замкнутых в коробчатый блок, используемая для очистки, кондиционирования или освежения воздуха в здании. Вкратце, воздухообрабатывающие агрегаты регулируют тепловое состояние воздуха (температуру и влажность), а также его чистоту, распределяя воздух по воздуховодам, проходящим через все помещения здания. В отличие от обычных кондиционеров, AHU HVAC проектируются с учётом особенностей каждого здания и оснащаются внутренними фильтрами, увлажнителями и другими приборами для поддержания необходимого уровня чистоты и комфорта в помещении.

Основные функции AHU

Системы отопления, вентиляции и кондиционирования воздуха (HVAC) являются основой современных систем, которые должны обеспечивать оптимальную вентиляцию и качество воздуха в больших зданиях. Вентиляционные установки HVAC обычно устанавливаются на крыше или наружной стене и распределяют кондиционированный воздух по воздуховодам в различные помещения. Эти системы разрабатываются с учетом конкретных требований здания, где они должны обеспечивать охлаждение, отопление или вентиляцию.

Приточно-вытяжные установки HVAC играют ключевую роль в обеспечении чистоты воздуха и контроле уровня CO2 в помещениях с высокой проходимостью, таких как торговые центры, театры и конференц-залы. Они обеспечивают приток свежего воздуха и позволяют сократить количество необходимых вентиляторов — это два преимущества: экономия на энергии и соблюдение требований к качеству воздуха. В критически важных средах, таких как чистые помещения, операционные и т. д., требуется не только контроль температуры, но и соблюдение строгих гигиенических норм, что часто достигается за счет использования специальных приточно-вытяжных установок. Кроме того, взрывозащищенные приточно-вытяжные системы защищают помещения от взрывов газа на объектах, где используются горючие газы.

Из чего состоит AHU?

Ⅰ. Забор воздуха: специализированная установка обработки воздуха забирает наружный воздух, фильтрует, кондиционирует его и распределяет по зданию или, при необходимости, обеспечивает рециркуляцию воздуха внутри помещения.

Ⅱ. Воздушные фильтры: это могут быть механические фильтры, задерживающие различные загрязняющие вещества в воздухе — пыль, пыльцу и даже бактерии. На кухнях или в мастерских специализированные фильтры помогают бороться с определёнными опасностями, обеспечивая чистоту воздуха и предотвращая накопление загрязнений в системе.

Ⅲ. Вентилятор: важнейшая часть воздухообрабатывающего агрегата HVAC, который нагнетает воздух в воздуховоды. Выбор вентилятора по типу, включая вентиляторы с загнутыми вперед, загнутыми назад лопатками и вентиляторы с аэродинамическим профилем, зависит от требуемого статического давления и расхода воздуха.

4. Теплообменник: Теплообменник используется для обеспечения теплового взаимодействия между воздухом и охлаждающей жидкостью и помогает нагреть воздух до необходимой температуры.

Ⅴ. Охлаждающий змеевик: Охлаждающие змеевики понижают температуру проходящего через них воздуха с помощью капель воды, которые собираются в поддоне для конденсата.

Ⅵ. ERS: Система рекуперации энергии (ERS) также помогает повысить энергоэффективность за счет передачи тепловой энергии между вытяжным воздухом и наружным воздухом, снижая потребность в дополнительном отоплении или охлаждении.

Ⅶ. Нагревательные элементы: для обеспечения дополнительной регулировки температуры в установку можно включить нагревательные компоненты, включая электронагреватели или теплообменники.

Ⅷ. Увлажнитель(и)/осушитель(и) воздуха: это приборы, которые регулируют влажность воздуха для создания идеальных условий в помещении.

Ⅸ. Секция смешивания: здесь создается сбалансированная смесь внутреннего и наружного воздуха, благодаря чему воздух, отправляемый на кондиционирование, имеет нужную температуру и качество, потребляя при этом как можно меньше энергии.

Ⅹ. Причина: Глушители: Снижают уровень шума, делая окружающую среду комфортной, поскольку шум возникает во время работы вентиляторов и других компонентов.

Энергоэффективность установок по обработке воздуха

Энергоэффективность (требование Европейского регламента по экодизайну 1235/2014, введенное с 2016 года) является неотъемлемой характеристикой воздухообрабатывающей установки (AHU). Она достигается благодаря использованию рекуператоров тепла, которые смешивают воздух внутри помещения и снаружи, уменьшая разницу температур и, таким образом, экономя энергию, необходимую для кондиционирования воздуха. Вентиляторы имеют регулируемую скорость, что позволяет им регулировать расход воздуха в соответствии с потребностями, что повышает эффективность воздухообрабатывающей установки HVAC и снижает энергопотребление.
